О серии FRAME

Система пластиковых распределительных щитков для скрытого и открытого монтажа, предназначена для размещения модульных устройств. Современный минималистичный дизайн, широкий типоразмерный ряд и совместимость с модульными устройствами любых производителей позволяют решать любые задачи при построении сложных электрических схем. Изготавливаются в России, в соответствии с самыми высокими стандартами качества.

Сфера применения

Административные помещения
Широкий типоразмерный ряд щитков для решения любых задач

Производственноскладские комплексы
Ударопрочный термостойкий пластик позволяет устанавливать щитки в производственных помещениях

Жилые помещения
Минималистичный дизайн и возможность скрытого монтажа

Особенности

• Симметричный конструктив щитка дает возможность открывания двери слева или справа.
• Магнитный замок в дверце повышает эргономику, в процессе
эксплуатации не сломается и не даст двери щитка перекашиваться.
• Есть возможность установки замка с ключом 87189 в дверцу.
• Большое внутреннее пространство щитка значительно повышает удобство работы с проводкой при монтаже.
• Расстояние между DIN-рейками у многорядных щитков 150 мм позволяет установить в щиток крупные устройства, такие как счетчики учета.
• Съемные заглушки для крепежных винтов придают внутреннему пространству щитка законченность и защищают от попадания пыли.
• Заглушки по одному модулю с каждой стороны при необходимости могут быть выломаны для размещения дополнительных устройств.
• Широкое пространство для наклеек для удобной маркировки цепей.
• Матовый пластик корпуса не собирает отпечатки пальцев, сохраняя эстетичный и опрятный внешний вид.
• Маркировка точек крепления щитка на упаковке дает возможность использовать упаковку как шаблон для корректной подготовки отверстий в стене для последующего монтажа настенного щитка.
• Практичный прямоугольный корпус впишется в любой интерьер и минимизирует проблемы при проведении отделочных работ.
• Возможно изготовление корпуса в любом цвете палитры RAL по запросу.
• Расстояние между DIN-рейкой и корпусом 12 мм позволяет протягивать пучки кабеля сбоку от DIN-рейки, при коммутации модульных устройств
• Маркировка точек подключения на дне щитка позволяет заранее развести кабель перед установкой модульных устройств
• Съемный шинодержатель в комплекте для установки стандартных латунных шин любых производителей
• Возможность установки шинодержателя по всем стенкам корпуса для максимального удобства при построении сложных электрических схем.
• Корпус шинодержателя можно разделить на отдельные сегменты и установить их на разные стенки корпуса, для установки нескольких латунных шин
• Система ограничителей по краям DIN-рейки ускоряет монтаж автоматов
• Подштамповка в виде модулей на дне щитка ускоряет правильную установку и выравнивание модульных устройств перед монтажом крышки корпуса.
• Предперфорированные отверстия в боковых стенках щитка для ввода гофрированных и жестких труб и кабельных каналов
• Четыре точки крепления к стене с возможностью регулировки по высоте и ширине.

Технические характеристики

Материал	термостойкий пластик
Технические условия	ТУ 27.12.31-130-47022248-2024
Класс изоляционной защиты	II
Степень защиты встраиваемых щитков	IP40
Степень защиты настенных щитков	IP40
Цвет встраиваемых щитков	белый RAL 9016
Цвет настенных щитков	белый RAL 9016, черный RAL 9004, серый RAL 7035
Ударопрочность	IK08
Максимальное номинальное напряжение, В	400
Максимальный номинальный ток, А	125
Максимальный ток короткого замыкания, кА	10
Сопротивление высоким температурам	до 650 °С по результатам испытаний раскаленной проволокой согласно МЭК695-2-1
Температура монтажа, °С	от –25 до +60
Дверца	тонированная, прозрачная, глухая, открывается на 135°

Габаритные размеры

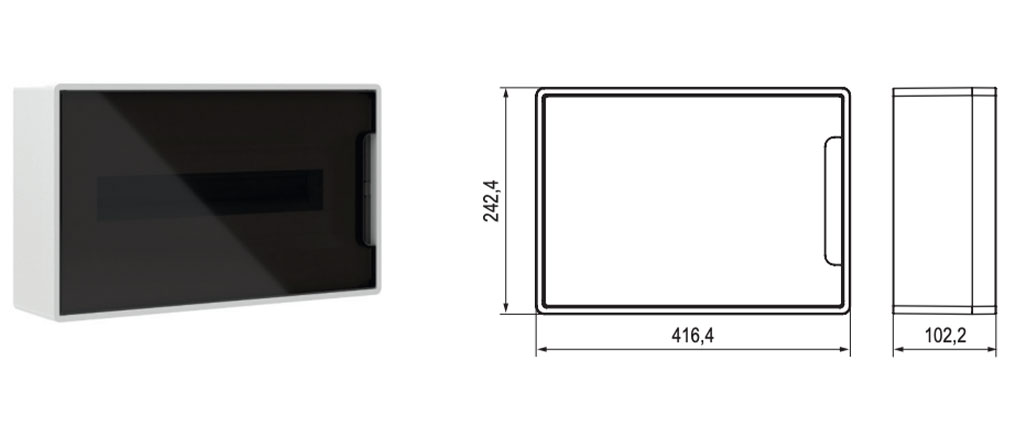

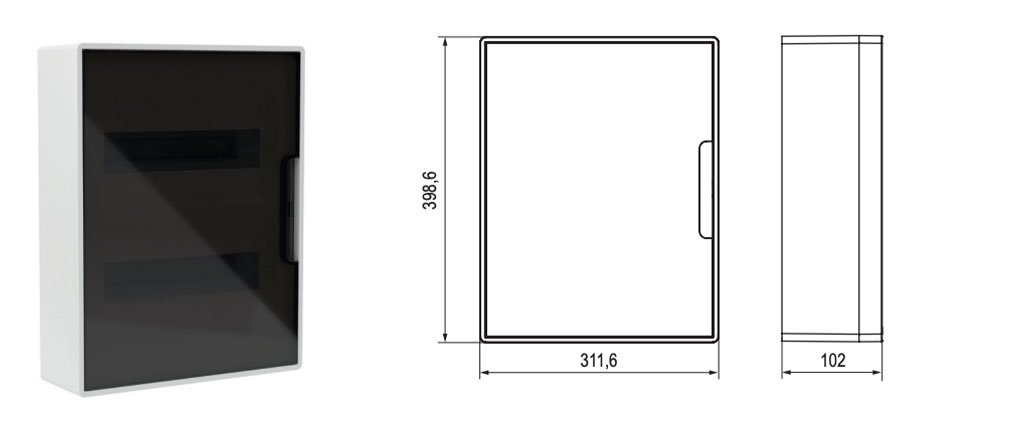

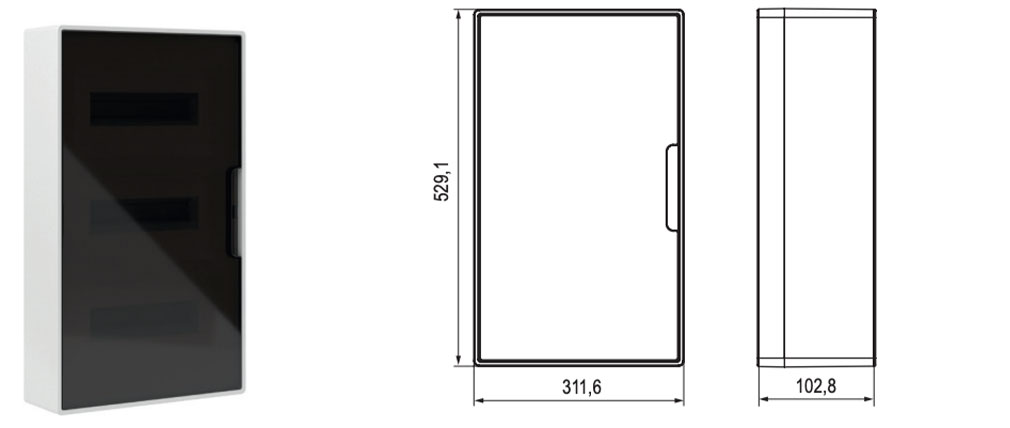

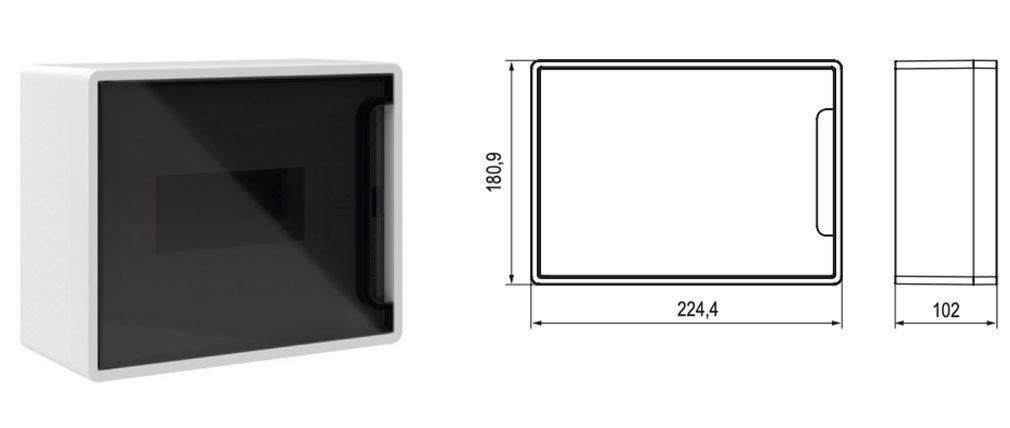

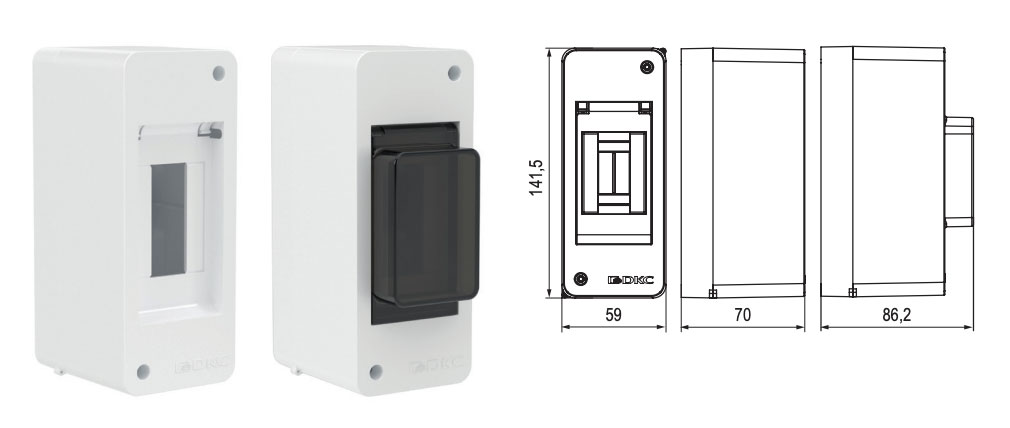

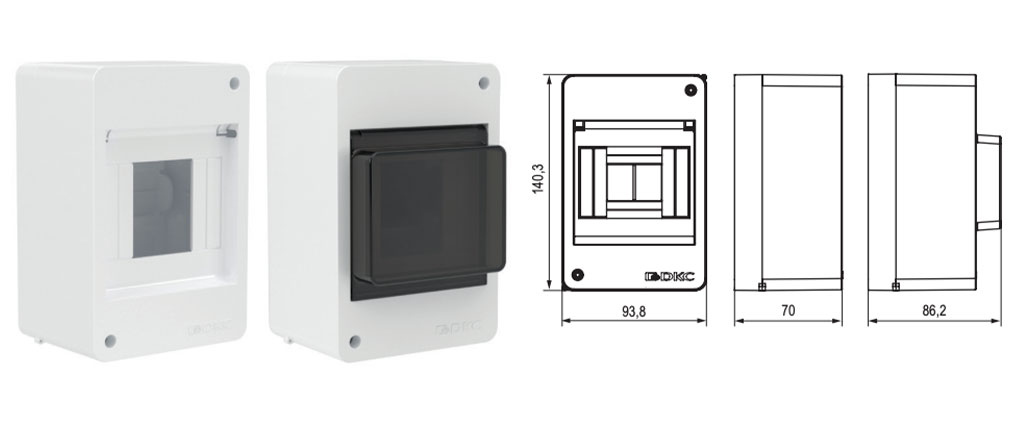

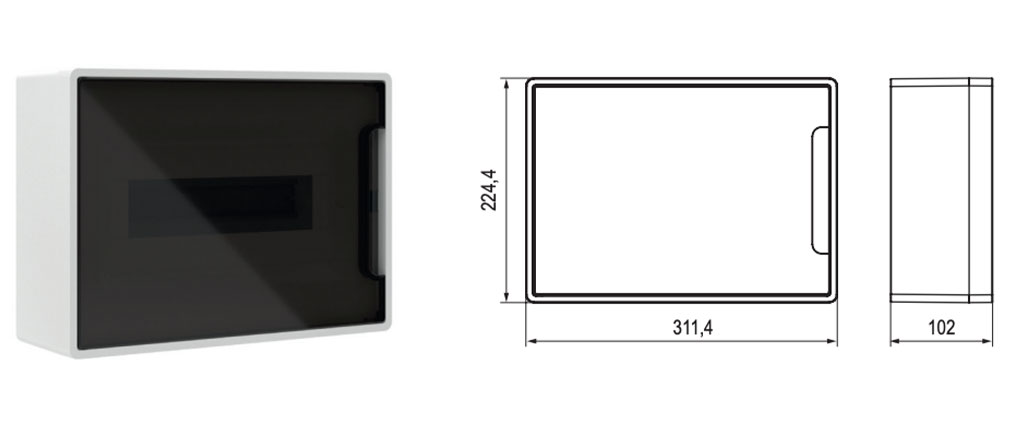

Настенные распределительные модульные щитки FRAME

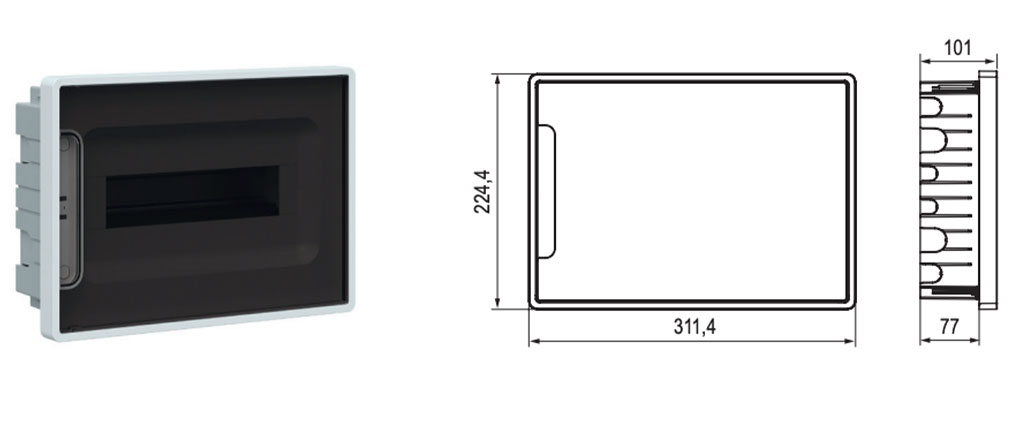

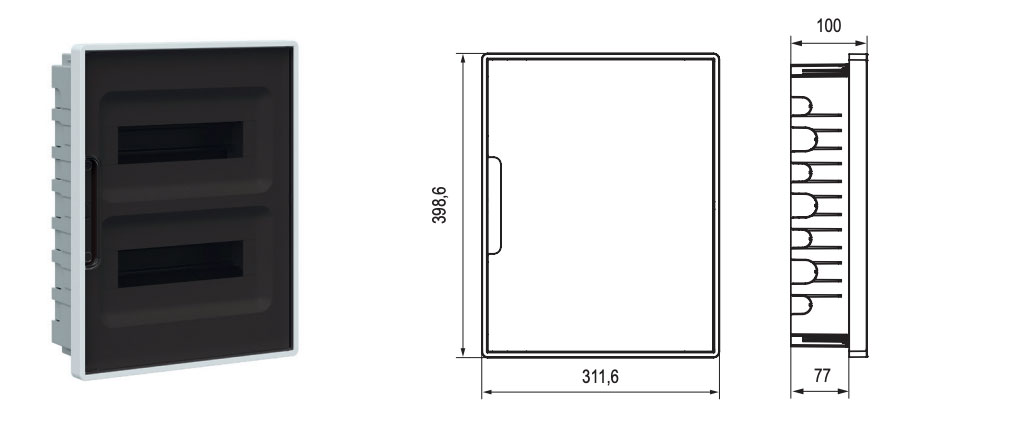

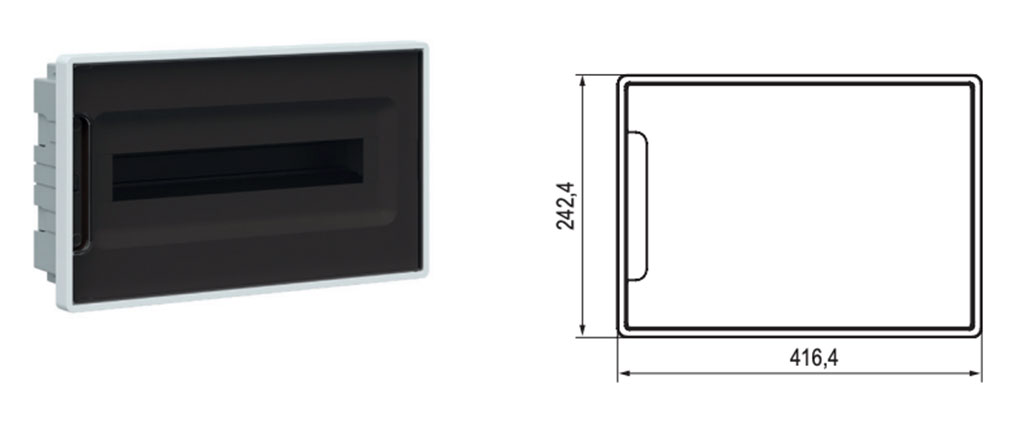

Встраиваемые распределительные модульные щитки FRAME
